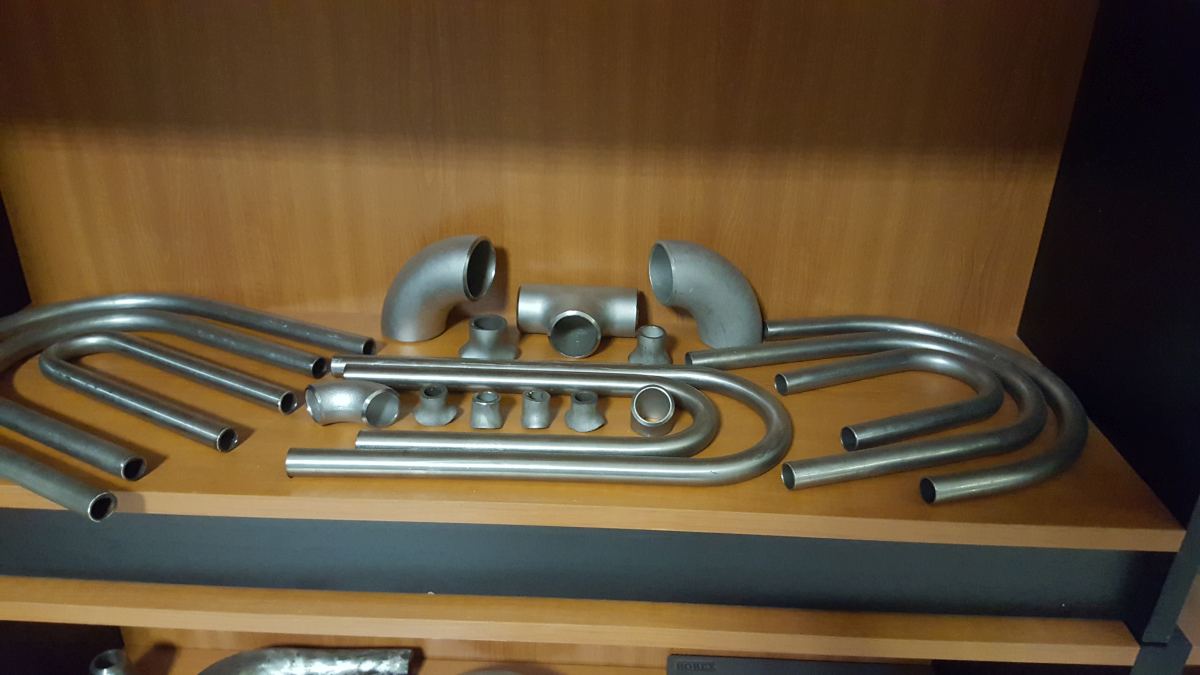

HVAC és hűtéstechnika csővezetékei - Miért kulcs a pontos ív és a rezgésállóság?

A legtöbb projekt során a fókusz a gépeken, hőcserélőkön, kompresszorokon és szabályozáson van, miközben a csővezetékek sokszor „összekötő elemként” jelennek meg a gondolkodásban. A valóságban azonban ezek a rendszerek folyamatos mechanikai és dinamikus igénybevételnek vannak kitéve, ahol a pontos ívek és a megfelelő rezgésállóság nem kényelmi szempont, hanem üzembiztonsági kérdés.

Ebben a cikkben azt járjuk körül, miért kritikus a csőhajlítás pontossága HVAC- és hűtéstechnikai alkalmazásokban, milyen problémákhoz vezethet az elnagyolt geometria, és hogyan függ össze mindez a rezgések hosszú távú hatásával.

Miért különlegesek a HVAC és hűtéstechnikai csőrendszerek?

Ezek a rendszerek nem statikus csővezetékek. Működés közben:

● hőmérséklet-ingadozásnak vannak kitéve (hideg–meleg ciklusok),

● nyomásváltozások lépnek fel,

● folyamatos vagy periodikus rezgések keletkeznek,

● a csövek gyakran szűk helyeken, gépészeti aknákban, mennyezetek felett futnak.

Egy rosszul kialakított ív vagy nem megfelelően rögzített csőszakasz ezekben a környezetekben gyorsan problémává válhat. A hibák ritkán azonnal jelentkeznek – sokkal gyakoribb, hogy hónapok vagy akár évek alatt alakul ki a meghibásodás.

A pontos ív szerepe: nem csak esztétika

A csőhajlítás pontosságát sokan kizárólag geometriai kérdésként kezelik: „férjen be”, „stimmeljen a méret”. HVAC-rendszereknél azonban a pontos ív funkcionális jelentőséggel bír.

Áramlási szempontok

Egy túl szoros vagy egyenetlen ív:

● növeli az áramlási ellenállást,

● turbulenciát okoz,

● zajosabb működéshez vezethet,

● és csökkenti a rendszer hatásfokát.

Különösen hűtéstechnikai körökben, ahol a közeg viselkedése érzékeny a nyomásesésre, a nem megfelelő ív teljesítményromláshoz vezethet. Egy jól kialakított, egyenletes hajlítás ezzel szemben segíti a laminárisabb áramlást, csökkenti az energiaveszteséget és a zajt.

Szerelési pontosság és feszültségmentesség

Ha a csőhajlítás nem pontos, a szerelés során gyakran „rá kell húzni” a csövet a csonkokra. Ez elsőre működő megoldásnak tűnhet, de valójában beépített feszültséget visz a rendszerbe. Ez a feszültség hőmérsékletváltozás és rezgés hatására tovább nő, ami idővel repedésekhez vagy tömítetlenséghez vezethet.

Rezgések: láthatatlan, de folyamatos terhelés

A HVAC- és hűtéstechnikai rendszerek egyik legnagyobb ellensége a rezgés. Ezek forrása lehet:

● kompresszor,

● ventilátor,

● szivattyú,

● áramló közeg által keltett pulzáció.

A rezgések nem feltétlenül nagy amplitúdójúak, de folyamatosan jelen vannak. Ez azt jelenti, hogy a csővezetékek anyaga fárad, különösen ott, ahol geometriai vagy szerkezeti gyengeség található.

Hogyan függ össze a pontos ív és a rezgésállóság?

Ez a kapcsolat sokszor nem egyértelmű elsőre, mégis alapvető fontosságú.

Egyenletes feszültségeloszlás

Egy jól megtervezett és pontosan kivitelezett ívben a feszültségek egyenletesebben oszlanak el. Ha az ív túl szoros, vagy a hajlítás során alakhibák keletkeznek (oválisság, falvékonyodás), akkor bizonyos pontokon feszültséggyűjtők alakulnak ki. Ezek a pontok rezgés hatására sokkal gyorsabban kifáradnak.

Kerülendő „kényszerhajlítások”

Ha a cső nem pontosan a kívánt geometriában készül el, a szerelés során gyakran kényszerítik a helyére. Ezek az utólagos korrekciók csökkentik a rendszer rezgésállóságát, mert a cső már nyugalmi állapotban is előfeszített lesz. A rezgések így nem nulláról indulnak, hanem egy meglévő feszültségre „rakódnak rá”.

Tipikus hibák HVAC csővezetékeknél

A legtöbb meghibásodás nem egyetlen nagy hiba miatt következik be, hanem több kisebb döntés eredményeként.

Gyakran előfordul például, hogy:

● túl kis hajlítási sugarat választanak a helyszűke miatt,

● a falvastagságot nem a rezgési igénybevételhez igazítják,

● a csőhajlítás pontatlanságát rugalmas elemekkel próbálják „eltakarni”,

● a rögzítési pontok kiosztása nincs összhangban a hajlítási geometriával.

Ezek együtt egy olyan rendszert eredményeznek, amely papíron működik, de hosszú távon problémás.

A rezgésállóság nem csak anyagkérdés

Sokan gondolják úgy, hogy a rezgésállóság kizárólag az anyagminőségen múlik. Bár az anyagválasztás fontos, önmagában nem elég.

A rezgésállóságot befolyásolja:

● a csővezeték geometriája,

● az ívek sugara és pontossága,

● a rögzítések és támaszok helye,

● a csőszakaszok hossza,

● és a rendszer üzemi tartománya.

Egy kiváló anyagból készült, de rosszul hajlított cső hamarabb elfáradhat, mint egy szerényebb anyag, de jól megtervezett geometriával.

Miért fontos mindez hosszú távon?

A HVAC- és hűtéstechnikai rendszerek jellemzően folyamatos üzemben működnek. Egy apró szivárgás, repedés vagy zajos csőszakasz:

● energiaveszteséget okoz,

● karbantartási költségeket növel,

● üzemszünethez vezethet,

● és szélsőséges esetben teljes rendszerleállást eredményez.

A pontos ívek és a rezgésálló kialakítás nem feltétlenül drágább megoldás – gyakran csak tudatosabb tervezést és kivitelezést igényel.

Tervezési szemlélet, ami működik

A jól működő HVAC csőrendszerek mögött általában ugyanaz a gondolkodás áll:

● a csővezeték nem utólagos kiegészítés, hanem a rendszer szerves része,

● a hajlítási geometria már a tervezésnél illeszkedik a gépészeti elrendezéshez,

● a rezgési hatásokat nem csak csillapítják, hanem megelőzik,

● a gyárthatóság és a szerelhetőség együtt van kezelve.

Ez a szemlélet különösen fontos olyan helyeken, ahol a rendszerhez később nehéz hozzáférni, például mennyezetek felett vagy gépházakban.

Összegzés

A HVAC- és hűtéstechnikai csővezetékek esetében a pontos ív és a rezgésállóság nem opcionális extra, hanem alapfeltétel. A pontatlan hajlítás, a kényszerített szerelés és az elnagyolt geometria rövid távon talán nem okoz gondot, de hosszú távon szinte biztosan meghibásodáshoz vezet.

A jól kialakított csőívek:

● csökkentik az áramlási veszteségeket,

● mérséklik a rezgések hatását,

● növelik az élettartamot,

● és hozzájárulnak a csendes, hatékony működéshez.

Ha a csővezetékekre nem csak mint „összekötő elemekre”, hanem mint a rendszer aktív, terhelésnek kitett részeire tekintünk, akkor a pontos ív és a rezgésálló kialakítás természetes döntéssé válik. Ez az a szemlélet, amely hosszú távon megbízható, üzembiztos HVAC- és hűtéstechnikai rendszereket eredményez.
